引言

在當今的智能建筑與數字化弱電工程中，計算機網絡是如同神經系統般的基礎設施。隨著網絡規模的擴大和設備數量的激增，如何高效、安全地管理網絡流量成為關鍵。VLAN（虛擬局域網）技術，正是在這一背景下應運而生并成為現代網絡設計的核心。它允許網絡管理員在物理網絡的基礎上，邏輯地劃分出多個獨立的廣播域，從而極大地提升了網絡的靈活性、安全性和管理效率。對于弱電工程師而言，掌握VLAN基礎知識是設計和實施可靠、高性能網絡系統的必備技能。

一、VLAN的核心概念：化繁為簡的邏輯藝術

VLAN，全稱Virtual Local Area Network，即虛擬局域網。它的本質是一種將物理局域網（LAN）在邏輯上劃分為多個獨立子網的技術，而無需考慮用戶的物理位置。

核心思想：打破物理連接的限制。在傳統網絡中，連接在同一臺交換機上的設備默認屬于同一個廣播域。VLAN技術允許我們將同一臺交換機上的不同端口，或者跨越多臺交換機的端口，劃分到不同的邏輯廣播域中。這樣一來，即便設備在物理上相鄰，只要屬于不同的VLAN，它們之間的二層通信就像被“空氣墻”隔開一樣，無法直接互通。

關鍵優勢：

增強安全性：隔離敏感部門（如財務、研發）的網絡流量，防止數據在二層被竊聽或非法訪問。

控制廣播風暴：將廣播域縮小到單個VLAN內，有效減少不必要的廣播流量，提升整體網絡性能。

簡化項目管理：可以根據部門、功能（如語音、視頻、數據）或項目來邏輯分組設備，使網絡結構更清晰，易于管理和變更。例如，當員工更換工位時，只需將其新端口配置到所屬部門的VLAN，無需更改物理布線。

二、VLAN的實現與關鍵標識：802.1Q標簽

VLAN的實現依賴于對數據幀的“標記”。最通用的標準是IEEE 802.1Q。

幀的標記過程：當交換機從一個屬于某個VLAN的端口（Access口）接收到一個標準的以太網幀時，它會在幀頭中插入一個4字節的802.1Q標簽，然后再將其轉發。這個標簽里包含了至關重要的VLAN ID（范圍為1-4094，其中1為默認VLAN，通常不可刪除）。

端口類型解析（弱電工程配置重點）：

Access端口：通常用于連接終端設備（如計算機、IP電話、攝像頭）。它只屬于一個VLAN。當數據從設備進入Access口時，交換機會為其打上該VLAN的標簽；當數據從Access口發送給終端設備時，標簽會被剝離，恢復為標準幀。

Trunk端口：用于交換機之間的互聯，或者連接需要承載多個VLAN流量的服務器。它允許多個帶標簽的VLAN數據幀通過。Trunk鏈路就像一條“高速公路”，不同VLAN的數據幀憑借各自的VLAN ID標簽在其中并行傳輸，互不干擾。

三、在弱電工程中的典型應用場景

理解VLAN，最終是為了更好地應用于工程實踐。

辦公網絡隔離：將一個企業網絡劃分為“管理VLAN”、“員工VLAN”、“訪客VLAN”。訪客網絡只能訪問互聯網，無法訪問內部服務器；不同部門（市場部、技術部）的VLAN相互隔離，但可以通過三層設備（如路由器或三層交換機）在受控條件下進行必要通信。

智能建筑系統融合：在一套物理網絡基礎設施（綜合布線系統）上，通過VLAN同時承載多個弱電子系統：

數據VLAN：用于辦公電腦和服務器。

語音VLAN：用于IP電話系統，可配置更高的優先級以保證通話質量。

安防VLAN：用于視頻監控?cái)z像頭、門禁系統，嚴格隔離以保證安全。

* 設備管理VLAN：用于網絡設備、服務器帶外管理接口，確保管理流量的安全。
這種“一網多用”的設計極大地節省了布線成本和設備投資。

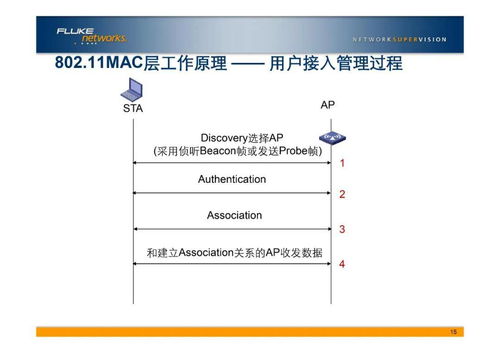

無線網絡（WLAN）的VLAN劃分：在部署無線AP時，可以為不同的SSID（無線網絡名稱）綁定不同的VLAN。例如，“Company-Secure”SSID關聯到員工VLAN，“Company-Guest”SSID關聯到訪客VLAN，實現有線和無線網絡策略的統一管理。

四、基礎配置示例與學習建議

以華為/華三交換機命令行風格為例，一個基礎的VLAN配置流程如下：
`bash
# 創建VLAN 10和VLAN 20

system-view
vlan batch 10 20

將端口GigabitEthernet 0/0/1配置為Access口，并劃入VLAN 10（連接一臺電腦）

interface GigabitEthernet 0/0/1
port link-type access
port default vlan 10

將端口GigabitEthernet 0/0/24配置為Trunk口，允許VLAN 10和20通過（連接另一臺交換機）

interface GigabitEthernet 0/0/24
port link-type trunk
port trunk allow-pass vlan 10 20
`

給弱電工程師的學習建議：
1. 理論結合實踐：在模擬器（如eNSP、EVE-NG）或?qū)嶒?yàn)環境中親手配置VLAN，觀察抓包數據中的802.1Q標簽，是理解其原理的最佳途徑。
2. 關注規劃設計：在實際工程中，VLAN的規劃（ID分配、IP地址段規劃）往往比具體配置更重要。制定清晰的VLAN規劃表是項目成功的基石。
3. 理解三層交換：VLAN解決了二層隔離問題，但VLAN間的通信需要依靠三層路由。因此，進一步學習三層交換機（SVI接口）和靜態路由/動態路由協議是自然延伸。

VLAN作為現代計算機網絡，尤其是弱電工程中綜合布線系統之上的邏輯架構層，其價值在于用靈活的軟件配置替代了僵硬的物理連接。它不僅是網絡性能和安全的重要保障，更是實現智能化、融合化弱電系統集成的關鍵技術。從理解其隔離廣播域的本質出發，到掌握Access/Trunk的配置，再到能根據實際項目需求進行合理規劃，是每一位致力于做好智能化弱電工程的工程師必須走過的學習之路。扎實的VLAN知識，將為你打開構建高效、可靠、智能網絡系統的大門。
